陶瓷涂料生产用高硬度白刚玉酸洗水洗电熔氧化铝微粉
✅ 产品简述

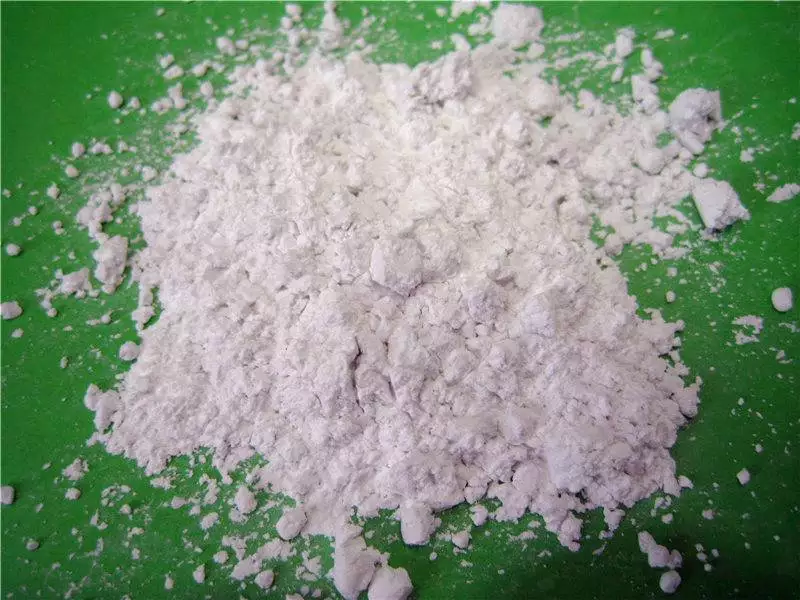

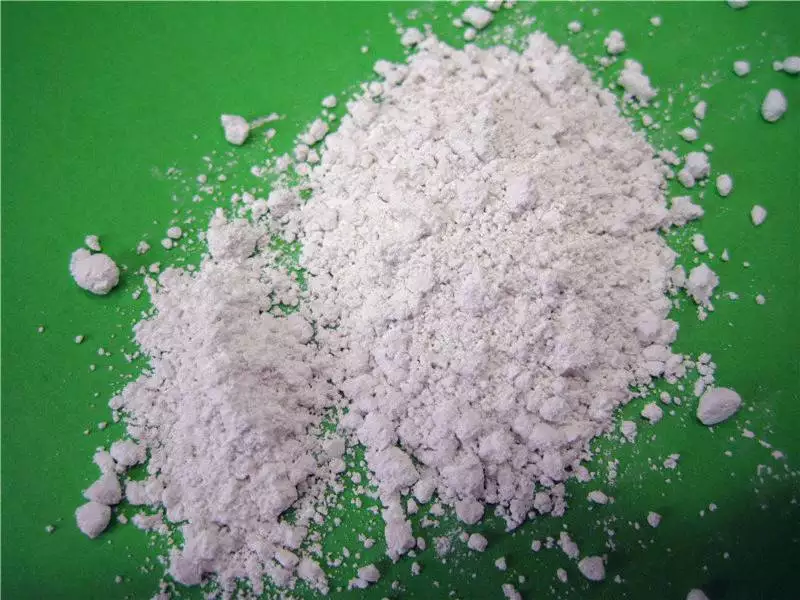

白刚玉又称电熔氧化铝（WFA / WA），以高纯工业氧化铝为原料，2000℃+ 电弧炉熔融结晶，再经粉碎、磁选、酸洗 + 水洗提纯、湿法精细分级得到超细微粉，专为陶瓷涂料、耐磨陶瓷釉料、耐磨防护涂料配方设计，作为硬质耐磨填料添加。
✅ 核心优势（陶瓷涂料场景）
高硬度：莫氏硬度 9.0，添加后大幅提升漆膜 / 釉面耐磨、抗刮、耐摩擦性能，提升涂层使用寿命
酸洗水洗提纯：去除铁、硅、可溶性盐杂质，低磁性物、低氧化铁，避免涂层发黄、产生黑点瑕疵；吸油值低，涂料体系流动性好，不易增稠结块
高白度、高纯：Al₂O₃≥99.3%，白色粉体，不会干扰浅色、透明陶瓷涂料的色相，配色稳定
化学稳定：耐酸碱、耐高温，适配水性、环氧、聚氨酯、陶瓷釉料等多种涂料体系，高温烧成涂层性能稳定
粒度可控：超细微粉，粒度分布窄，无粗大颗粒，涂层表面细腻，不会出现颗粒凸起针孔缺陷
✅ 应用场景
陶瓷釉面涂料、耐高温陶瓷保护涂层
工业耐磨陶瓷涂料、环氧耐磨地坪陶瓷涂料
金属构件耐磨防腐陶瓷涂层、设备内衬耐磨涂料
石材、五金表面陶瓷防护面漆
化学成分-陶瓷涂料生,高硬度白刚玉,酸洗水洗电熔氧化铝微粉
Al2O3 | Fe2O3 | Na2O | MgO | K2O | CaO | SiO2 |
≥99.38% | ≤0.06% | ≤0.27% | ≤0.01% | ≤0.02% | ≤0.03% | ≤0.10% |
物理特性-陶瓷涂料生,高硬度白刚玉,酸洗水洗电熔氧化铝微粉
莫氏硬度 | 比重 | 堆积密度 | PH值 | 耐火度 |
9.0 | ≥3.90g/cm3 | 1.53-1.99g/cm3 | 7.0 | 2100℃ |
郑州海旭磨料供应的白刚玉微粉型号：
粒度 | D0 | D3 | D50 | D94 |
#240 | 127以下 | 103以下 | 57.0±3.0 | 40以上 |
#280 | 112以下 | 87以下 | 48.0±3.0 | 33以上 |
#320 | 98以下 | 74以下 | 40.0±2.5 | 27以上 |
#360 | 86以下 | 66以下 | 35.0±2.0 | 23以上 |
#400 | 75以下 | 58以下 | 30.0±2.0 | 20以上 |
#500 | 63以下 | 50以下 | 25.0±2.0 | 16以上 |
#600 | 53以下 | 41以下 | 20.0±1.5 | 13以上 |
#700 | 45以下 | 37以下 | 17.0±1.5 | 11以上 |
#800 | 38以下 | 31以下 | 14.0±1.0 | 9.0以上 |
#1000 | 32以下 | 27以下 | 11.5.±1.0 | 7.0以上 |
#1200 | 27以下 | 23以下 | 9.5±0.8 | 5.5以上 |
#1500 | 23以下 | 20以下 | 8.0±0.6 | 4.5以上 |
#2000 | 19以下 | 17以下 | 6.7±0.6 | 4.0以上 |
#2500 | 16以下 | 14以下 | 5.5±0.5 | 3.0以上 |
#3000 | 13以下 | 11以下 | 4.0±0.5 | 2.0以上 |
#4000 | 11以下 | 8.0以下 | 3.0±0.4 | 1.8以上 |
#6000 | 8.0以下 | 5.0以下 | 2.0±0.4 | 0.8以上 |
#8000 | 6.0以下 | 3.5以下 | 1.2±0.3 | 0.6以上 |
